细沙回收机又名细砂收集机、细沙回收机、细砂回收装置、细砂回收系统,目前现有人工细沙生产线上,采用该细砂回收装置,可以有效降低细纱的流失量,使其控制在5-10%之内。
细沙回收机结构组成:

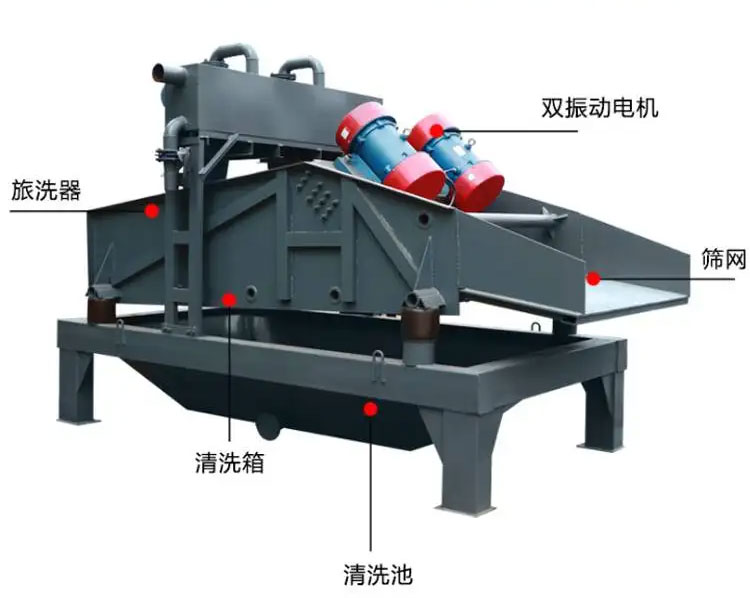

细沙回收机整套设备主要由由电机、渣浆泵、旋流器、脱水筛、清洗槽、返料箱等组成。
细沙回收机工作原理:
细沙回收机工作时将砂水混合物输送至旋流器,离心分级浓缩的细纱经沉砂嘴提供给振动筛,经振动筛脱水后,细砂与水有效分离,少量细纱、泥等经返料箱再回到清洗槽,清洗槽液面过高时,经出料口排出。直线振动筛回收物料重量浓度为70%-85%。调节细度模数可通过改变泵转速、改变砂浆浓度、调节溢流水量、更换出砂嘴来实现。从而完成清洗、脱水和分级三种功能。
细沙回收机优点:
1、振动筛采用聚氨酯筛网,聚氨酯筛网较其它类型筛网寿命更长,且不易堵孔。
2、旋流器内衬聚氨酯,提高了整个装置的使用寿命,可顺利完成料浆浓缩、液体澄清等工作。
3、细砂粒得到充分回收,减少了沉淀池的工作量,降低了沉淀池的清理成本。
4、细纱回收系统减少了细料自然堆放时间,供应市场。
5、复合弹簧,其稳定性和承载能力大于橡胶弹簧。
细砂回收机技术参数:
型号
渣浆泵
旋流器(mm)
脱水振动筛
处理量(m³/h)
设备重量(kg)
功率(kw)
型号
型号
面积(㎡)
功率kw
YX-250
7.5
2"
250
0.6x1.5
0.9
2x0.75
10-40
3700
YX-300
11
2.5"
300
0.8x2.25
1.8
2x1.5
40-80
4200
YX-350
18.5
4"
350
1.0x2.25
2.25
2x1.5
70-120
4600
YX-550
22
6"
550
1.2x3.0
3.6
2x2.2
100-120
7100
YX-650
30
6"
650
1.2x3.0
3.6
2x2.2
120-260
7500
YX-750
37
6"
750
1.4x3.0
4.2
2x3
180-343
8310
YX-75011
45
8"
750
1.4x3.75
5.25
2x5.5
230-420
8950
YX-2x650
55
10"
2x650
1.6x3.75
6.00
2x5.5
300-500
16700
YX-2x750
75
10"
2x750
1.8x3.75
6.75
2x7.5
350-600
19680
