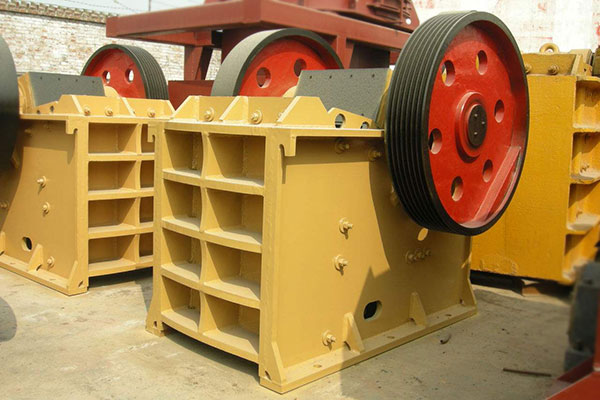

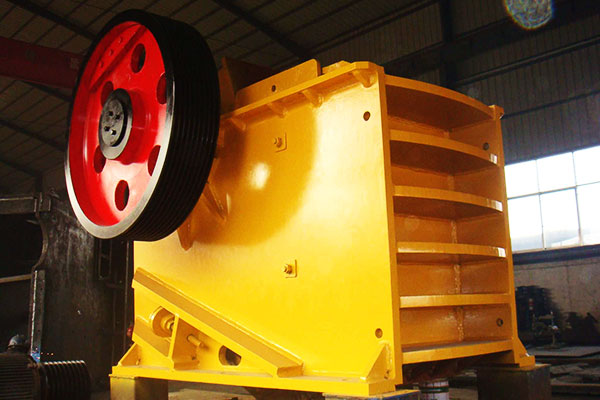

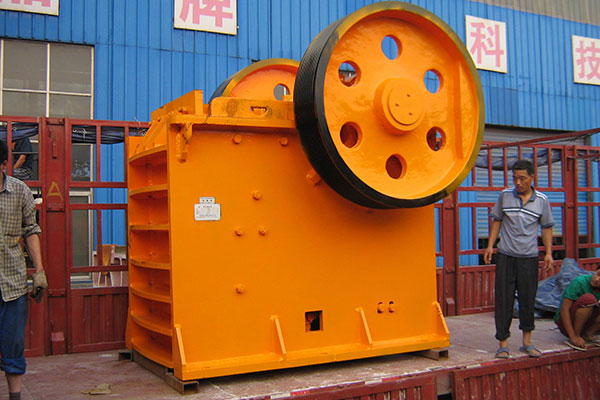

颚式破碎机的图片

颚式破碎机

颚式破碎机

颚式破碎机


颚式破碎机

颚式破碎机

颚式破碎机的工作原理

颚式破碎机


颚式破碎机的结构

颚式破碎机

颚式破碎机的简介

颚式破碎机俗称颚破,又名老虎口。由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的最高抗压强度为320Mpa。

颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

颚式破碎机按照活动颚板的摆动方式不同,可以分为简单摆动式颚式破碎机(简摆颚式破碎机)。复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。

颚式破碎机的特点

1、噪音低,粉尘少。
2、其破碎比大,产品粒度均匀。
3、结构简单,工作可靠,运营费用低。
4、润滑系统安全可靠,部件更换方便,设备维护保养简单。
5、破碎腔深而且无死区,提高了进料能力与产量。
6、设备节能:单机节能15%~30%,系统节能一倍以上。
7、排料口调整范围大,可满足不同用户的要求。

颚式破碎机的工作原理

颚式破碎机工作时,活动颚板对固定颚板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两颚板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出。

在将巨大石块破碎成小石块的过程中,第一道破碎机通常为“主”破碎机。历史最长,也最坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎室,颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心轴,此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。

颚式破碎机的技术参数

型号 进料口尺寸(mm) 排料口调整范围(mm) 处理能力(T/h) 电机功率(kw)
PE150×250 150×250 10-40 1-3 5.5
PE200×300 200×300 15-50 2-6 7.5
PE250×400 250×400 20-60 5-20 15
PE400×600 400×600 40-100 16-60 30
PE500×750 500×750 50-100 40-110 55
PE600×900 600×900 65-160 50-180 75
PE750×1060 750×1060 80-140 110-320 110
PE900×1200 900×1200 95-165 300-400 132
PE1000×1200 1000×1200 195-265 315-500 160
PE1200×1500 1200×1500 150-300 400-800 220
PEX-150×750 150×750 18-48 8-25 15
PEX-250×750 250×750 25-60 15-35 30
PEX-250×1000 250×1000 25-60 16-52 30
PEX-250×1200 250×1200 25-60 20-61 37
PEX-300×1300 300×1300 20-90 20-105 55
