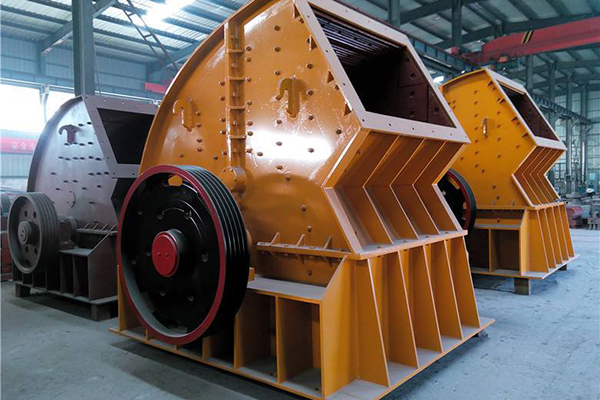

单段重型破碎机

单段重型破碎机

单段重型粉碎机应用范围:矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业。
单段重型粉碎应用物料:河卵石、煤矸石、煤炭、砂岩、石灰石、花岗岩、玄武岩、铁矿石、水泥熟料等。
单段重型粉碎工作原理:
重锤式粉碎机也叫重锤破或单段重型粉碎机,我公司生产的重锤式粉碎机型号包括:0806重锤粉碎机、1010重锤粉碎机、1210重锤粉碎机,1512重锤粉碎机、1615重锤式粉碎机等型号。本产品经高速运转的锤体与物料碰撞而粉碎物料,它具有结构简单,粉碎比大,生产效率高不需要粉碎等特点,可作干、湿两种形式粉碎,适用于高速公路、高速铁路、隧道、大型立交桥、水泥、冶金、建材、煤炭、化工等行业物料的粉碎。
  该机入料粒度大,出料粒度小,变二级粉碎为粉碎。单个锤头重量大、转子转速合理、锤头转动惯量大,充分体现了以大破小以重碎轻的优势,且具有对超大块石料进行蚕食式粉碎的独特能力。 设备可根据用户要求调整锤头和衬楹间隙,改变出料粒度,以满足不同用户的不同需求。该设备主要部件锤头由高硌合金材质制造、衬板形状类似于鄂板为13锰钢,投资小见效快。
单段重型粉碎机的组成部分
重型锤式粉碎机由机壳、转子、打击板、锤头、支架、衬板等组成。  
1、机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。  
2、转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两段用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存一定的动能,避免粉碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一段还装有一个飞轮。  
3、主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。  
4、打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。  
5、锤头是主要的工作部件。其质量、形状、和材质对粉碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。锤头用双金属热复合材料液复合铸造而成,是一般锰钢锤头寿命的3倍以上!  
重型锤式粉碎机工作原理:重型锤式粉碎机电机带动转子在粉碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。

单端重型破碎技术参数

规格型号

转子直径×长度(mm

给料粒度(mm

出料粒度(mm

生产能力(T/h

电机率(KW

0806

800×600

≤300-400

0-40

60

55

0808

800×800

≤400-500

0-50

80-100

75

1008

1000×800

≤500-650

0-60

100-120

90

1010

1000×1000

≤600-750

0-70

120-150

132

1210

1200×1000

≤650-800

0-70

150-200

185

1512

1500×1160

≤800

0-80

250-300

250

1615

1650×1450

≤900

0-80

300-380

280

2015

2000×1500

≤1200

0-80

400-500

400
